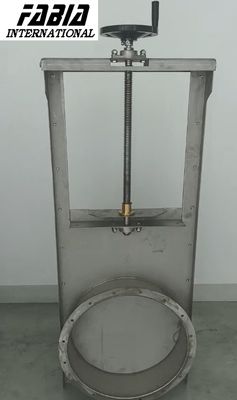

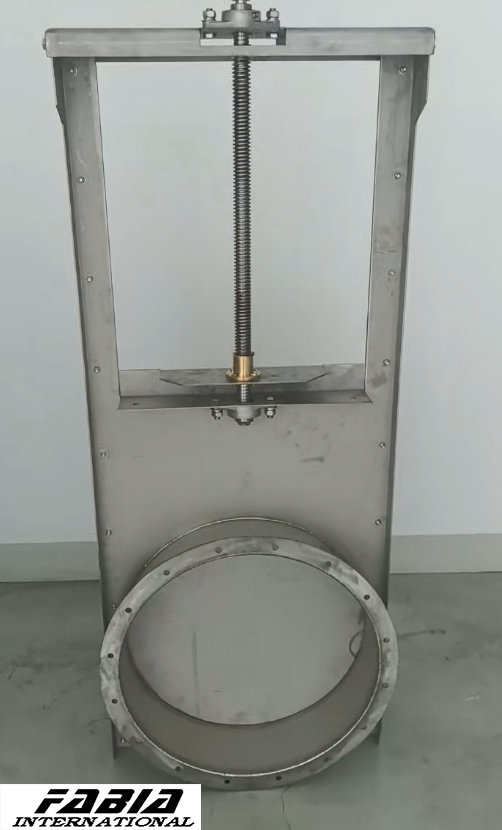

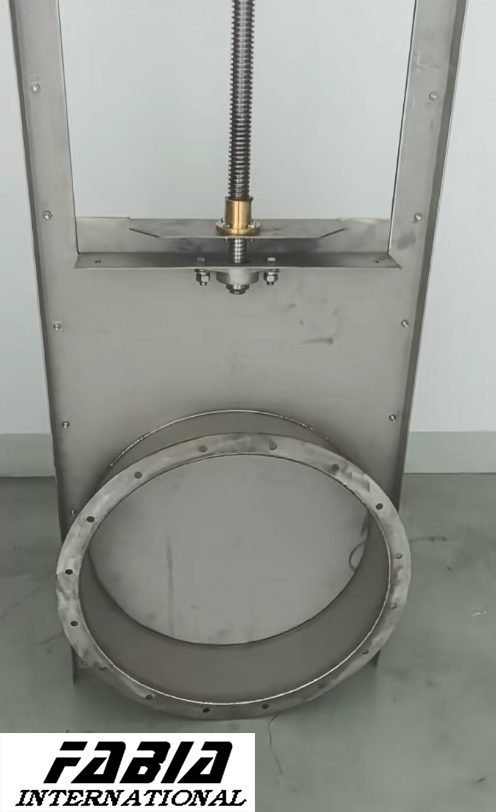

ไฟฟ้า Pneumatic Circle Square Plug-in Valve สแตนเลส

โครงสร้างของวาล์วปลั๊ก‌

โครงสร้างประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

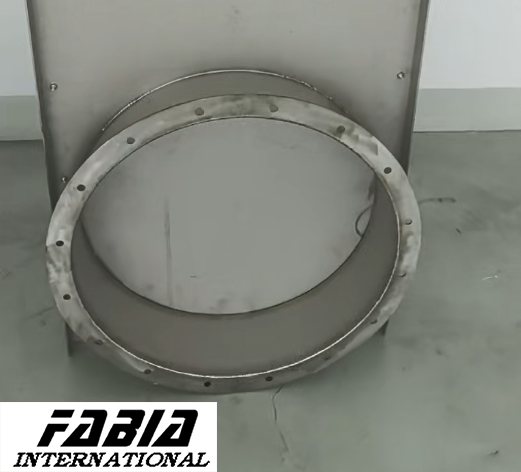

1. ‌ตัววาล์ว‌
   ตัวเรือนที่ให้ช่องทางไหลของตัวกลาง ออกแบบมาโดยไม่มี ‌โครงสร้างร่อง‌ เพื่อป้องกันการติดขัดของตัวกลาง ตัววาล์ว ‌วาล์วปลั๊กแบบเอียง‌ มีแผ่นปลั๊กทำมุมเทียบกับแนวตั้งเพื่อหลีกเลี่ยงการสะสมของวัสดุ

2. ‌แผ่นปลั๊ก (ใบมีดเกท)‌
   ส่วนประกอบที่เคลื่อนที่หลัก โดยทั่วไปมี ‌โครงสร้างแบบมีดเกทหรือรูปลิ่ม‌ พื้นผิวมีช่องเปิดวงกลมหรือสี่เหลี่ยมจัตุรัสที่ตรงกับรูท่อ การแปลเชิงเส้นควบคุมการเปิด/ปิดช่องทาง ‌การออกแบบที่เอียง‌ ช่วยแก้ไขปัญหาการสะสมของวัสดุได้อีกด้วย

3. ‌โครงสร้างการซีล‌

   • ‌ซีลแบบอ่อน / ซีลแบบแข็ง‌: เลือกตามลักษณะของตัวกลาง มี ‌การออกแบบเบาะวาล์วลอย‌ พร้อม ‌การชดเชยการสึกหรออัตโนมัติ‌.
   • ‌วัสดุซีลพิเศษ‌: ตัวอย่างเช่น วาล์วแก๊สไอเสียใช้ ‌แผ่นคอมโพสิตรูปเพชร‌ ร่วมกับ ‌ระบบอากาศซีล‌ เพื่อการรั่วไหลเป็นศูนย์
   • ‌พื้นผิวซีลแบบลิ่ม‌: วาล์วปลั๊กไฟฟ้าใช้ ‌มุมลิ่ม 50°‌ เพื่อสร้าง ‌ซีลล็อคตัวเอง‌.

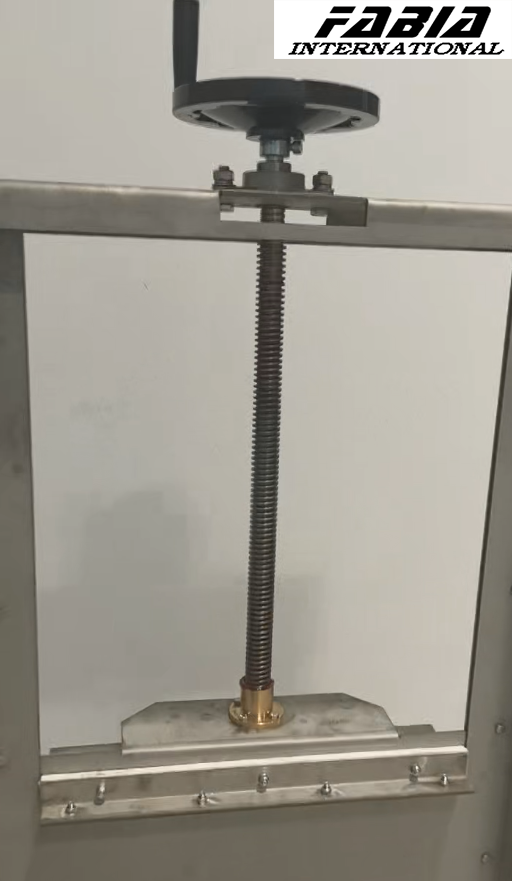

4. ‌กลไกการทำงาน‌
   ประกอบด้วย ‌ก้านวาล์ว‌ และส่วนประกอบการทำงาน (แบบแมนนวล ไฟฟ้า หรือไฮดรอลิก) ก้านส่งแรงเพื่อเลื่อนแผ่นปลั๊กในแนวตั้งหรือแนวเอียง ‌การทำงานด้วยระบบไฮดรอลิก‌ เหมาะสำหรับสภาพแวดล้อมแก๊สไอเสียที่มีอุณหภูมิสูง ให้แรงขับที่มากกว่า

‌หลักการทำงาน‌
วาล์วปลั๊กควบคุมการไหลของตัวกลางผ่านการเคลื่อนที่เชิงเส้นของแผ่นปลั๊ก:

• ‌สถานะเปิด‌: กลไกการทำงาน ‌ยกแผ่นปลั๊กขึ้น‌ จัดตำแหน่งช่องเปิดให้ตรงกับรูท่อเพื่อให้ตัวกลางไหลได้อย่างอิสระ
• ‌สถานะปิด‌: แผ่นปลั๊ก ‌ลดลง‌ จัดตำแหน่งช่องเปิดให้ไม่ตรงกับท่อ พื้นผิวซีล ‌กดแน่นกับเบาะ‌ ตัดการไหลของตัวกลาง
  ‌วาล์วปลั๊กแบบเอียง‌ สามารถใช้ ‌ระบบอากาศซีล‌ ระหว่างการทำงานเพื่อทำความสะอาดวัสดุที่สะสม เพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาว
