API6D วาล์วเจาะเหล็กแบบเต็มรูปแบบ 3 ชิ้น SW NPT สิ้นสุดวัสดุเหล็กหล่อ

API6D 3 Piece Full Bore Ball Valve SW NPT Ends Forged Steel Material

รายละเอียดสินค้า:

สถานที่กำเนิด:	中国
ชื่อแบรนด์:	GOLD TOP
ได้รับการรับรอง:	API6D

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	Price to be negotiated in person
รายละเอียดการบรรจุ:	กรณีไม้อัด
เวลาการส่งมอบ:	30 วัน
สามารถในการผลิต:	100 ชิ้น + 30 วัน

ติดต่อตอนนี้

รายละเอียดสินค้า

ก่อสร้าง:	3 เต็มรูปแบบเจาะ	มาตรฐาน:	API6D
แผนภูมิความดัน / อุณหภูมิ:	ASME B16.34	วัสดุ:	วาล์วเหล็กปลอมแปลง
ปลาย:	SW NPT	อุณหภูมิการออกแบบ:	- 40 ° C + 190 ° C

3 ชิ้นเต็มรูปแบบบอลวาล์วสามออกแบบ S / E, S / W, บอลวาล์ว B / W

มาตรฐานการออกแบบ: IS 9890-1981
การทดสอบความดัน: BS 6755 Part I / API 598 / IS 6157-1981
ขนาดเกลียว: ANSI B 1.20.1 / BS 21 / IS 554
ขนาดของซ็อกเก็ตเชื่อม: ANSI B 16.11 / BS 5351 / IS 4712
ขนาดเชื่อมของก้น: ANSI B 16.25 / BS 5351 / IS 11790

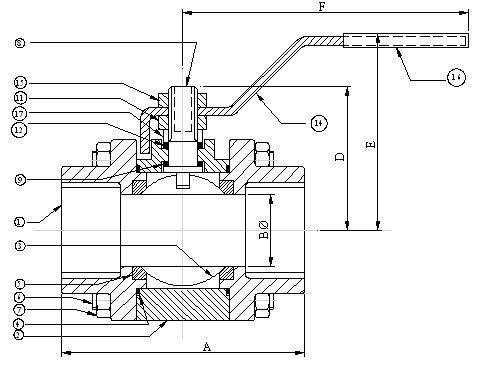

สามชิ้นออกแบบ S / E, S / W, วาล์วบอล B / W (FB)

PART NO	PART NAME	QTY	วัสดุก่อสร้าง
1	สกรอลล์ END	02	WCB	CF8	CF8M
2	ร่างกาย	01	WCB	CF8	CF8M
3	ลูกบอล	01	SS 304	SS 304	SS 316
4	ก๊อกเก็ตร่างกาย	02	PTFE	PTFE	PTFE
5	SEAT	02	PTFE	PTFE	PTFE
6	BODY STUD	04	CS	SS 304	SS 304
7	บอดี้เน็ท	08	CS	SS 304	SS 304
8	STEM	01	AISI 304	AISI 304	AISI 316
9	STEM SEAL	01	PTFE	PTFE	PTFE
11	GLAND NUT	01	CS	SS 304	SS 304
12	แพ็คเก็ต GLAND	01	PTFE	PTFE	PTFE
14	LEVER	01	CS	เอสเอส	เอสเอส
15	LEVER NUT	01	CS	SS 304	SS 304
16	แขน	01	พีวีซี	พีวีซี	พีวีซี
17	GLAND	01	CS	SS 304	SS 304

พารามิเตอร์ / ขนาด		B	D	E	F
1/2"	67	12.7	43	64	120
3/4"	73	19	47	67	120
1"	86	25.4	51	70	150
1 1/4 "	101	31.8	68	85	175
1 1/2 "	105	37.5	73	88	175
2"	125	50	82	105	225

CLASS	ทดสอบ	กลาง	ความดัน
CLASS	ทดสอบ	กลาง	PSI	บาร์
ASA 150	เปลือก	HYDROSTATIC	400	วันที่ 31
	SEAT	HYDROSTATIC	300	21
	SEAT	AIR	85	6
