วาล์วทองด้านบนตั้งอยู่ใน Oubei Town, Wenzhou, ประเทศจีนที่สามารถทำให้ทุกชนิดของลูกบอลความแม่นยำรวมถึงรายการด้านบนที่นั่งโลหะและลูก V ประเภทบนฐานนี้ช่วงผลิตภัณฑ์ของเราลอย, trunnion ประตูโลกวาล์วตรวจสอบผีเสื้อ วาล์ว, etc.Superly เราสามารถออกแบบได้ตามความต้องการพิเศษของลูกค้า

บ้าน ผลิตภัณฑ์วาล์วตรวจสอบ Wafer

วาล์วตรวจสอบแบบเวเฟอร์แบบแอดแวร์แบบฝาพับ, วาล์วตรวจสอบประเภทปลั๊กเวเฟอร์แบบเต็มรูปแบบแบบเต็มรูปแบบ

วาล์วตรวจสอบแบบเวเฟอร์แบบแอดแวร์แบบฝาพับ, วาล์วตรวจสอบประเภทปลั๊กเวเฟอร์แบบเต็มรูปแบบแบบเต็มรูปแบบ

    • Flanged Dual Plate Wafer Check Valve , Full Port Wafer Lug Type Check Valve
    • Flanged Dual Plate Wafer Check Valve , Full Port Wafer Lug Type Check Valve
  • Flanged Dual Plate Wafer Check Valve , Full Port Wafer Lug Type Check Valve

    รายละเอียดสินค้า:

    สถานที่กำเนิด: 中国
    ชื่อแบรนด์: GOLD TOP
    ได้รับการรับรอง: API 6D

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
    ราคา: Negotiation
    รายละเอียดการบรรจุ: กรณีไม้อัด
    เวลาการส่งมอบ: 30 วัน
    สามารถในการผลิต: 100 + ชิ้น + 30days
    ติดต่อตอนนี้
    รายละเอียดสินค้า
    วัสดุ: เหล็กคาร์บอน / สเตนเลส / โลหะผสม ขนาด: 1/2 "~ 48"
    สิ้นสุดการเชื่อมต่อ: หน้าแปลน / เวเฟอร์ / กุด / BW การตรวจสอบและทดสอบ: API598
    ช่วงความดัน:: 150 ~ 2500 (PN10 ~ PN420) ชนิด: แผ่นคู่แผ่น Wafer

    วาล์วตรวจสอบแบบเวเฟอร์แบบแ้ผ่นแบบก้านสองบาน, วาล์วตรวจสอบประเภทปลั๊กเวเฟอร์แบบเต็มรูปแบบแบบเต็มรูปแบบ
    วาล์วตรวจสอบแผ่นคู่
    การติดตั้ง
    วาล์วตรวจสอบดิสก์คู่หรือที่เรียกว่าวาล์วตรวจสอบ wafer ได้รับการออกแบบมาเพื่อติดตั้งระหว่าง ANSI 150, 300, 600,900 หรือ 1500LB flanges วาล์วเหล่านี้ไม่ควรติดตั้งระหว่างข้อต่อที่มีข้อบกพร่อง
    ก่อนที่จะมีการติดตั้งเวเฟอร์จะสิ้นสุดลงและควรมีการตรวจสอบคราวเพื่อให้แน่ใจว่าพื้นผิวของปะเก็นปราศจากข้อบกพร่อง ระบบท่อต้องได้รับการตรวจสอบเพื่อจัดตำแหน่งที่ถูกต้อง
    ไม่ควรใช้วาล์วเช็คแผ่นคู่เพื่อปรับระบบท่อที่มีอยู่เดิม วาล์วตรวจสอบแผ่นคู่ของเราได้รับการออกแบบมาสำหรับสภาพการไหลคงที่และสามารถติดตั้งได้ทั้งท่อแนวนอน (ไหลขึ้นไป)

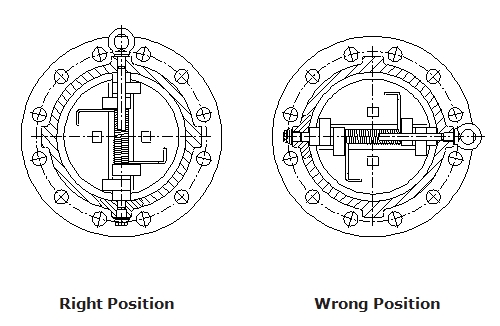

    1) การติดตั้งแบบแนวนอน

    ต้องติดตั้งซี่โครงวาล์วตั้งฉากกับการไหล นี่แสดงในแผนภาพด้านล่าง อายัดตั้งอยู่ตรงกลางของซี่โครงวาล์วและสามารถใช้ตำแหน่งวาล์วได้อย่างถูกต้อง
    2) การติดตั้งในแนวตั้ง
    ตรวจสอบวาล์วต้องติดตั้งพร้อมกับทิศทางการไหลขึ้น ในตำแหน่งนี้เต้าเสียบจะอยู่เหนือช่องขาเข้า นอกจากนี้ยังจำเป็นที่จะต้องปรับซี่โครงวาล์วเพื่อให้มีการโหลดแผ่นคู่กันอย่างเท่าเทียมกัน นี่คือภาพประกอบในแผนภาพด้านล่าง ความดันที่เพิ่มขึ้นควรคาดหวังเนื่องจากน้ำหนักของแผ่นดิสก์
    ติดตั้งวาล์วตรวจสอบดิสก์แบบคู่
    เมื่อตั้งตำแหน่งวาล์วตรวจสอบให้แน่ใจว่าลูกศรบนตัววาล์วชี้ไปในทิศทางของการไหล
    ในระหว่างการติดตั้งสิ่งสำคัญคือการสนับสนุนและจัดตำแหน่งวาล์วตรวจสอบและท่อที่อยู่ติดกัน ติดตั้งปะเก็นแปลนมาตรฐาน ANSI ระหว่างวาล์วและหน้าแปลนทั้งสองด้าน ติดตั้งสลักเกลียวแปลนหล่อลื่นและกระชับมือ สลักเกลียวแปลนควรถูกทำให้รัดกุมโดยใช้แบบดาวหรือแบบเกลียวเพื่อให้สลักเกลียวสม่ำเสมอ
    เพื่อให้ได้ฟังก์ชั่นที่มีประสิทธิภาพและอายุการใช้งานที่ดีขึ้นมาตรฐานท่อที่ได้รับการยอมรับจะกำหนดการวางท่อตรวจสอบ 5 ถึง 10 เส้นผ่าศูนย์กลางท่อจากอุปกรณ์ที่สร้างความปั่นป่วนใด ๆ วาล์วตรวจสอบแผ่นโลหะแบบพื้นผิวได้รับการออกแบบมาสำหรับสภาพการไหลคงที่และไม่แนะนำให้ใช้สำหรับการไหลต่ำไหลเวียนลูกสูบการไหลแบบพัลซิ่ง, หรือสถานีสูบน้ำแบบขนาน วาล์วตรวจสอบแผ่นสองชั้นได้รับการออกแบบเพื่อให้ทำงานได้อย่างเหมาะสมสำหรับอัตราการไหลระหว่าง 5 ฟุต / วินาทีถึง 10 ฟุต / วินาที ไม่แนะนำให้ใช้อัตราการไหลสูงสุด 10 ฟุต / วินาทีหรืออัตราการไหลขั้นต่ำ 5 ฟุต
    การติดตั้งเสร็จสิ้นเมื่อแผ่นเวเฟอร์สิ้นสุดลงจะติดกับหน้าแปลนและไม่มีช่องว่างอยู่
    การทำงาน
    วาล์วตรวจสอบแผ่นคู่ถูกออกแบบมาเพื่อป้องกันการไหลย้อนกลับในระบบโดยอัตโนมัติซึ่งเป็นที่พึงปรารถนาเพื่อให้ไหลไปในทิศทางเดียวและป้องกันการไหลในทิศทางตรงกันข้าม เมื่อเครื่องสูบน้ำเริ่มทำงานและการไหลของน้ำใต้ดินจะสร้างความดันที่ตกลงไปในทิศทางไปข้างหน้าแผ่นสองแผ่นจะเปิดโดยอัตโนมัติ เมื่อปั้มหยุดทำงานและการไหลเวียนจะหยุดลงการบิดของสปริงจะปิดแผ่นสองแผ่นโดยอัตโนมัติก่อนที่จะมีการผกผันการไหล นี้จะสร้าง shutoff บวกกับการพลิกกลับของกระแสและขจัดกระชากระบบและค้อนน้ำ
    เวเฟอร์ตรวจสอบรูปวาดวาล์ว
    หมายเลขสินค้า
    หมายเลขชิ้นส่วน
    วัสดุ
    1
    ร่างกาย
    A216 WCB
    2
    จาน
    WCB + ENP
    3
    หยุดตรึง
    A276 420
    4
    ฤดูใบไม้ผลิ
    Inconnel 625
    5
    ยกตา
    A29 1025
    6
    ปะเก็น
    SS 304
    7
    ปะเก็น
    SS304 + กราไฟท์
    8
    บริวาร
    A193 B7
    9
    เพลา
    13

    ซ่อมบำรุง
    วาล์วตรวจสอบแบบแผ่นคู่ของเราได้รับการออกแบบมาเพื่อการบริการที่ปราศจากปัญหาอย่างต่อเนื่องและไม่จำเป็นต้องมีการบำรุงรักษาตามตารางอย่างสม่ำเสมอ

    การรั่วไหล
    ควรตรวจสอบการรั่วไหลเป็นระยะ ๆ หากมีการรั่วไหลตรวจสอบปะเก็นหน้าแปลนและแผ่นยึดหน้าแปลน ในบางสถานการณ์อาจจำเป็นต้องแยกวาล์วตรวจสอบโดยการปิดวาล์วต้นน้ำและท้ายน้ำ จากนั้นให้ถอดวาล์วตรวจสอบออกและตรวจดูพื้นผิวที่นั่งเพื่อความเสียหาย วาล์วตรวจสอบแบบ Dual Plate มีวาล์วตรวจสอบแบบ Elastomer ซึ่งหุ้มด้วยวัลคาไนซ์และเชื่อมต่อกับตัวถังหล่อลื่นโดยไม่สามารถปรับหรือเปลี่ยนได้ในสนามเมื่อถอดวาล์วเช็คสำหรับการตรวจสอบโปรดปฏิบัติตามคำแนะนำในการกำจัดที่ปรากฏในคู่มือนี้ ควรลดความดันจากทั้งสองด้านของ Check Valve ก่อนการตรวจสอบ การสั่นสะเทือนตรวจสอบว่าอัตราการไหลอยู่ในช่วงที่ยอมรับได้นอกจากนี้ตรวจสอบว่าวาล์วตรวจสอบมีขนาดเส้นผ่านศูนย์กลางท่อตั้งแต่ 5 ถึง 10 มิลลิเมตรจากอุปกรณ์ที่ทำให้เกิดความวุ่นวาย ถอดวาล์วตรวจสอบออกจากระบบท่อและตรวจสอบสปริง ตรวจสอบว่าสปริงให้แรงที่เหมาะสม หากมีการไหลเวียนหยุดวาล์วตรวจสอบให้แน่ใจว่าลูกศรทิศทางการไหลชี้ไปในทิศทางของการไหล
    การกำจัดวาล์ว
    หากต้องการถอดวาล์วตรวจสอบออกจากท่อให้แยกวาล์วตรวจสอบออกและระบายระบบให้มากที่สุดเท่าที่จะเป็นไปได้
    ลดความดันจากทั้งสองด้านของวาล์วตรวจสอบโดยการระบายอากาศสาย
    คลายน็อตของเต้าเสียบออกจากตัวเครื่องก่อนจากนั้นให้ใช้สลักเกลียวหน้าแปลนเพื่อคลายประเก็นปะเก็น แนบอุปกรณ์ยกที่จำเป็นและถอดวาล์วตรวจสอบออกจากท่อ
